磁栅尺又称磁栅，是一种检测装置，采用电磁方法记录磁波数，使用环境要求低，对周围磁场抗干扰能力强，在油污、粉尘多的地方稳定性好。
磁栅的工作原理是磁电转换。为了保证磁头具有稳定的输出信号范围，考虑到空气的大磁阻，磁栅尺与读数头之间不允许有较大的可变间隙，最好是接触式的。因此，带式磁栅在工作时将读数头压表面有些不平整，磁头与磁带接触良好。磁栅与磁头之间的磁栅尺约为0.01mm由于装配和调整不能达到理想状态，实际上线性磁栅也处于准接触工作状态。
磁栅尺也是一种传感器，用于检测位移。它的价格比光栅低。制作简单，安装方便，调整方便，测量范围宽(0).001mm-一系列优点，如抗干扰能力强等。目前可实现测量分辨率1-10um，系统精度±0.001mm/m。而且磁栅尺价格也较亲民。
磁栅尺是利用磁栅与磁头的磁作用进行测量的位移传感器，成本较低且便于安装和使用。当需要时，可将原来的磁信号（磁栅）抹去，重新录制。还可以安装在机床上后再录制磁信号，可以消除安装误差和机床本身的几何误差。
磁栅的重要特点有两个：一个是磁栅尺与磁头处于接触式的工作状态。磁栅的工作原理是磁电转换。考虑到空气的巨大磁阻，为了保证磁头具有稳定的输出信号振幅，磁栅尺与磁头之间不允许有较大的可变间隙，最好是接触式的。因此，磁头压在磁带上，即使磁带表面不均匀，磁头也能与磁带接触良好。磁栅与磁头之间的磁栅尺约为0.01mm由于装配和调整不能达到理想状态，实际上线性磁栅也处于准接触工作状态。

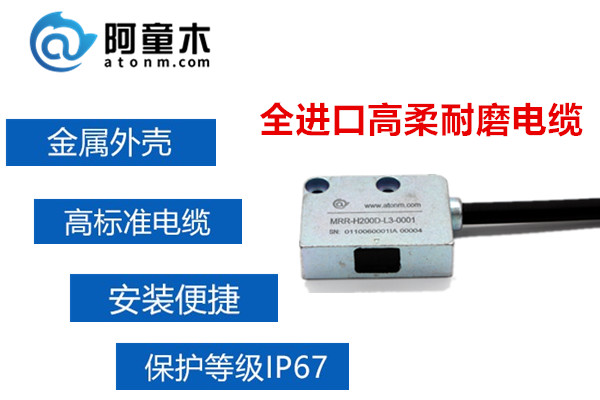

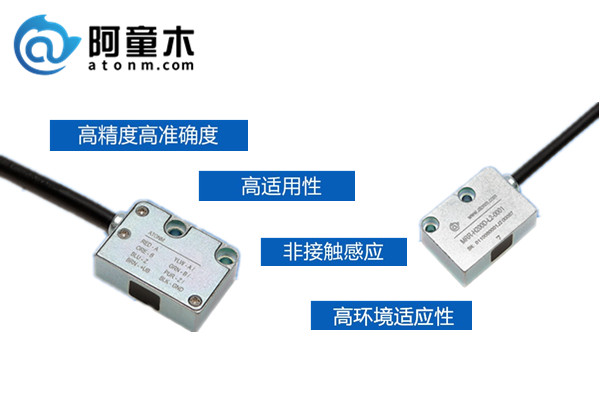

尊龙（中国）凯时磁栅尺读数头产品小巧精致，安装空间�。捎萌鹗敉饪巧杓疲诟呷嵝阅湍テ帘蔚缋拢垢扇湃碛布缏飞杓瓶煽啃约颖叮桓叻直媛示�1um，5um，10um测量装置平行安装，无机械转换误差，耐油污、液体、灰尘、振动等复杂恶劣的工作环境。
在使用磁栅尺的时候，应注意以下几点：
1.供电电压稳定(如果此时显示的波动范围不超过波动电压的波动范围，则电子尺为正常)。
2.电源应具有足够的容量。如果电源容量太�。菀追⑸缦虑榭�：合模运动会导致射胶电子尺显示跳动，或熔胶运动会导致合模电子尺的显示波动。特别是电磁阀驱动电源于电子尺供电电源在一起时容易出现上述情况，严重时可以用万用表的电压档测量到电压的波动。如果排除静电干扰和高频干扰仍然不能解决中性问题，也可以怀疑电源功率太小。
3.静电干扰和调频干扰很容易使电子尺显示数字跳动。
4.安装要适合中性(如有数字跳动，一定要调整角度和平行度)。
5.对于磁栅尺使用时间过长(如果有大量杂质和油水混合物，会影响电刷的接触电阻，导致显示数字跳动，可以初步推断磁栅尺本身是早期损坏)。
6.如果数据没有显示，或者在某上定期显示数据跳跃，应及时检查连接线绝缘是否损坏，并定期接触机器的金属外壳。
